数控转台式组合机床的总体设计及部件设计问题

2019-10-16

数控转台式组合机床的总体设计

1)计算切削力、进给力、动力部件的功率上限。

2)选择动力部件的类型、型号、规格和配套部件。

3)选择机床的支承及零件输送部件(滑座、侧底座、立柱、立柱底座及工作台等),并决定中间底座的主要尺寸,冷却、排屑系统等。

4)绘制机床联系尺寸图。

5)拟定液压、电气控制系统方案。

6)审查及通过机床的设计方案。


数控转台式组合机床部件设计

根据机床的联系尺寸图及工艺要求设计组合机床的各部件。在设计过程中如果发现拟定的方案有不合理的地方,应当进行及时的修改。部件设计的内容包括:

1)夹具设计。

2)多轴箱设计。

3)专用刀具设计。

4)液压系统设计。

5)电气系统设计。

6)其他部件设计:如中间底座、润滑冷却系统等。

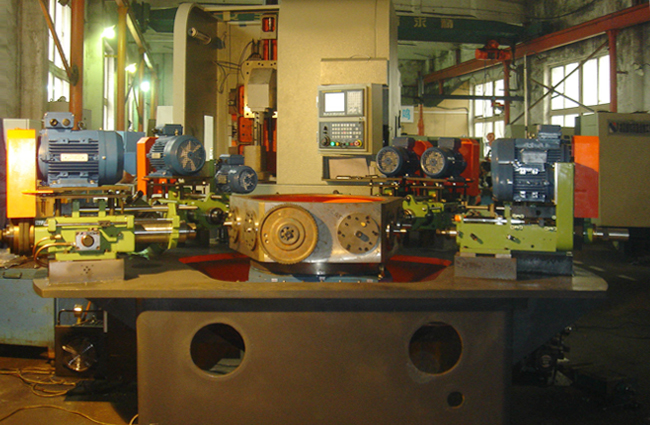

数控转台式组合机床
